Description
diepteinfiltratie De Steeg Rheden bestaat uit 3 putten van 120 m diepte. rond 800 mm.
Bij het systeem hoorde een voorzuivering. In verband met niet goed beheren of hoge beheerkosten is het systeem in 2015 uit bedrijf genomen.
TCB advies aan minster VROM (2009)
Kader 1. Voorbeeld van diepinfiltratie van afvloeiend hemelwater Gemeente Rheden, De Steeg (in gebruik genomen in 2007). Het hemelwater afkomstig van het afgekoppelde, hellende gebied van 3,4 ha (daken en wegverhardingen) wordt in een hemelwaterriool verzameld en afgevoerd naar een infiltratieriool. Dit riool heeft een lengte van 180 meter en ligt in een laaggelegen straat. Daarin kunnen de eerste 4 mm van iedere regenbui worden geborgen. Dit hemelwater, de zogenaamde ʹfirst‐flushʹ, infiltreert via het infiltratieriool in de bodem. Het infiltratieriool is verbonden met drie verzamelputten. In iedere verzamelput bevindt zich een overstortmuur. Bij een bui van meer dan 4 mm zal het regenwater over deze overstortmuur stromen in de diepinfiltratieputten die tot ongeveer 100 meter diep de grond in gaan. Dit water heet de ʹsecond‐flushʹ en is schoner dan water uit de ʹfirst flushʹ. Het totale piekdebiet dat door de drie diepinfiltratieputten moet worden kunnen verwerkt bedraagt 1800 m3/u. Dit komt neer op een piekdebiet van 600 m3 per uur per infiltratieput. Dit piekdebiet zal statistisch gezien 1 keer in de 5 jaar voorkomen5.
Cobouw.nl
Diepinfiltratie duurzaam alternatief bij onvoldoende ruimte
Drie infiltratieputten op 120 meter diepte moeten het Gelderse dorp De Steeg behoeden voor natte voeten. Deze duurzame voorziening fungeert bij pieken als overstort.
Rheden is na Rijssen-Holten de tweede Nederlandse gemeente die voor diepinfiltratie koos. Dit systeem combineert hemelwaterafvoer met diepe waterberging. De nieuwe voorziening is recentelijk in gebruik genomen.\
\
"In het dorp De Steeg moesten we 1,5 kilometer riool nabij het spoor vervangen en een bergbezinkvoorziening aanleggen. Hoewel afkoppelen niet noodzakelijk was, hebben we dat met de reconstructie gecombineerd", licht Robert Freriks van ingenieursbureau Civicon uit Breedenbroek en gedelegeerd gemeentelijk projectleider, toe. Hierdoor kon de geplande bergbezinkvoorziening vervallen.\
\
Voor circa 50.000 vierkante meter onverhard oppervlak hemelwater, afstromend van het Veluwemassief, kwam een waterbuffer in het bos. Daarnaast is circa 35.000 vierkante meter verhard oppervlak afgekoppeld om het riool te ontlasten. "We zochten naar een systeem met een hoge capaciteit. Zowel bovengronds als in de ondiepe ondergrond was weinig ruimte voor de aanleg van afkoppelvoorzieningen.\
\
Bovendien was de ondergrond niet doorlatend genoeg. Voor afvoer naar oppervlaktewater, in dit geval de IJssel, waren er fysieke barrières als het spoor en een gecompliceerd leidingentracé."
Overstort

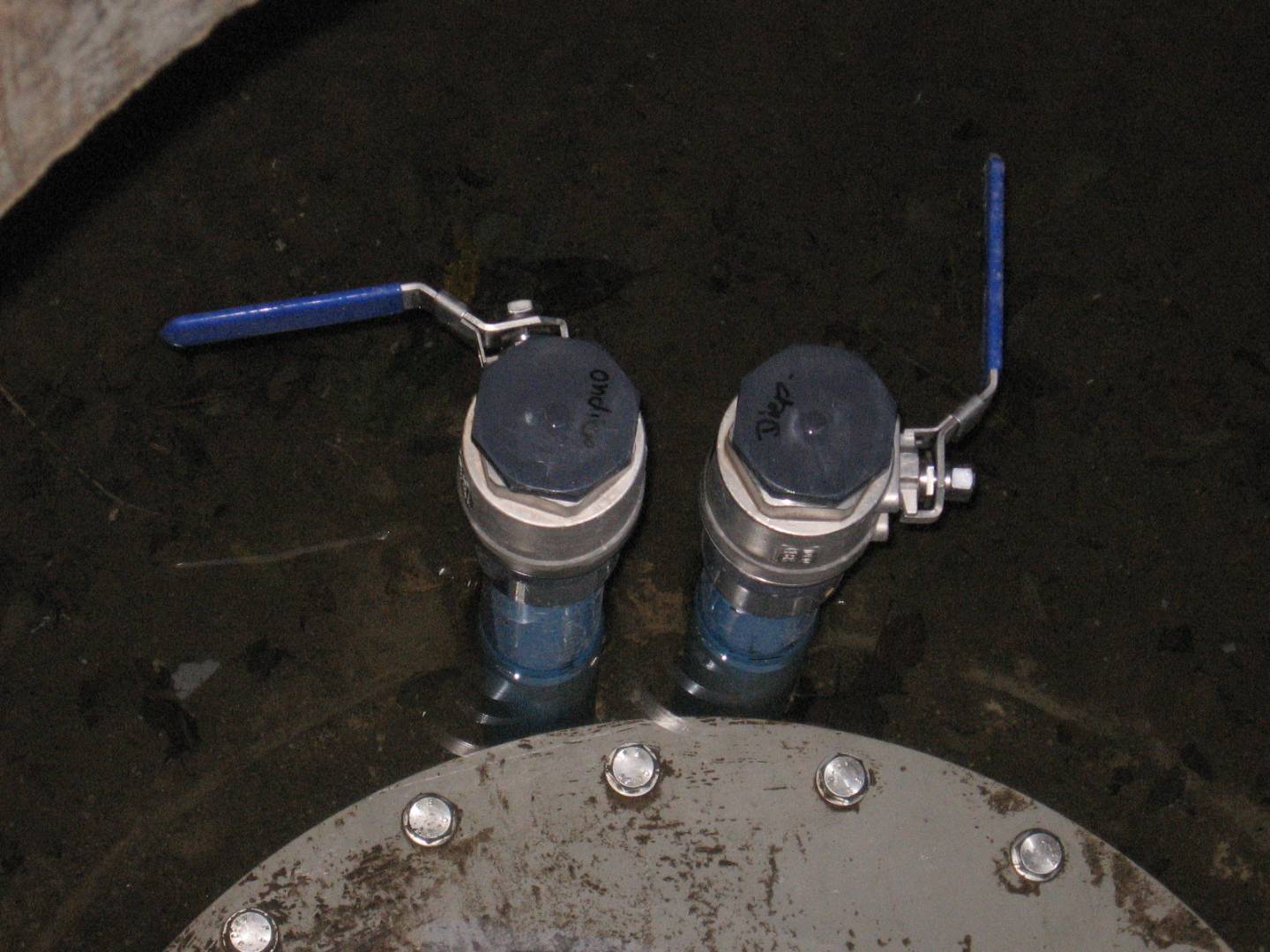

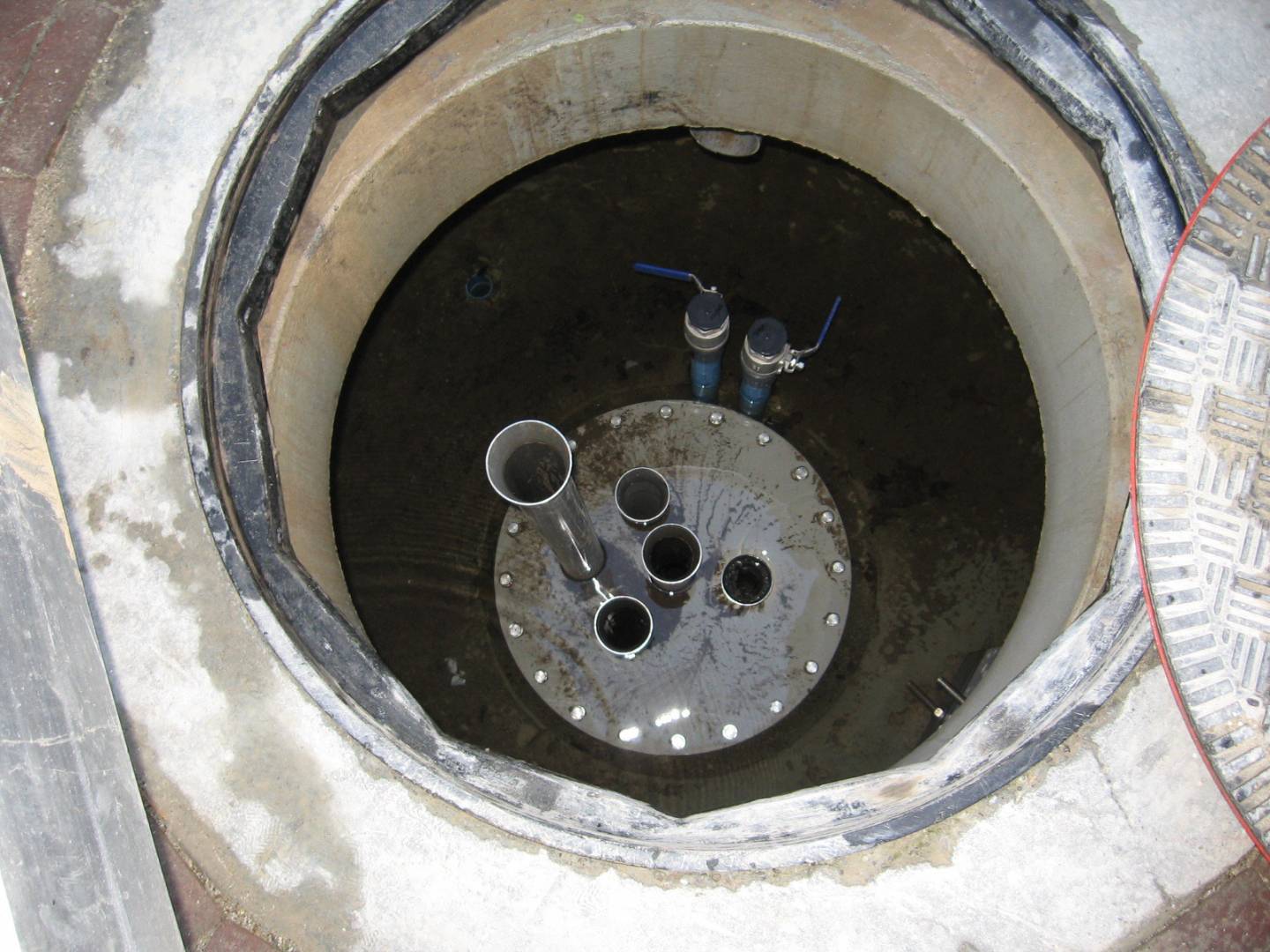

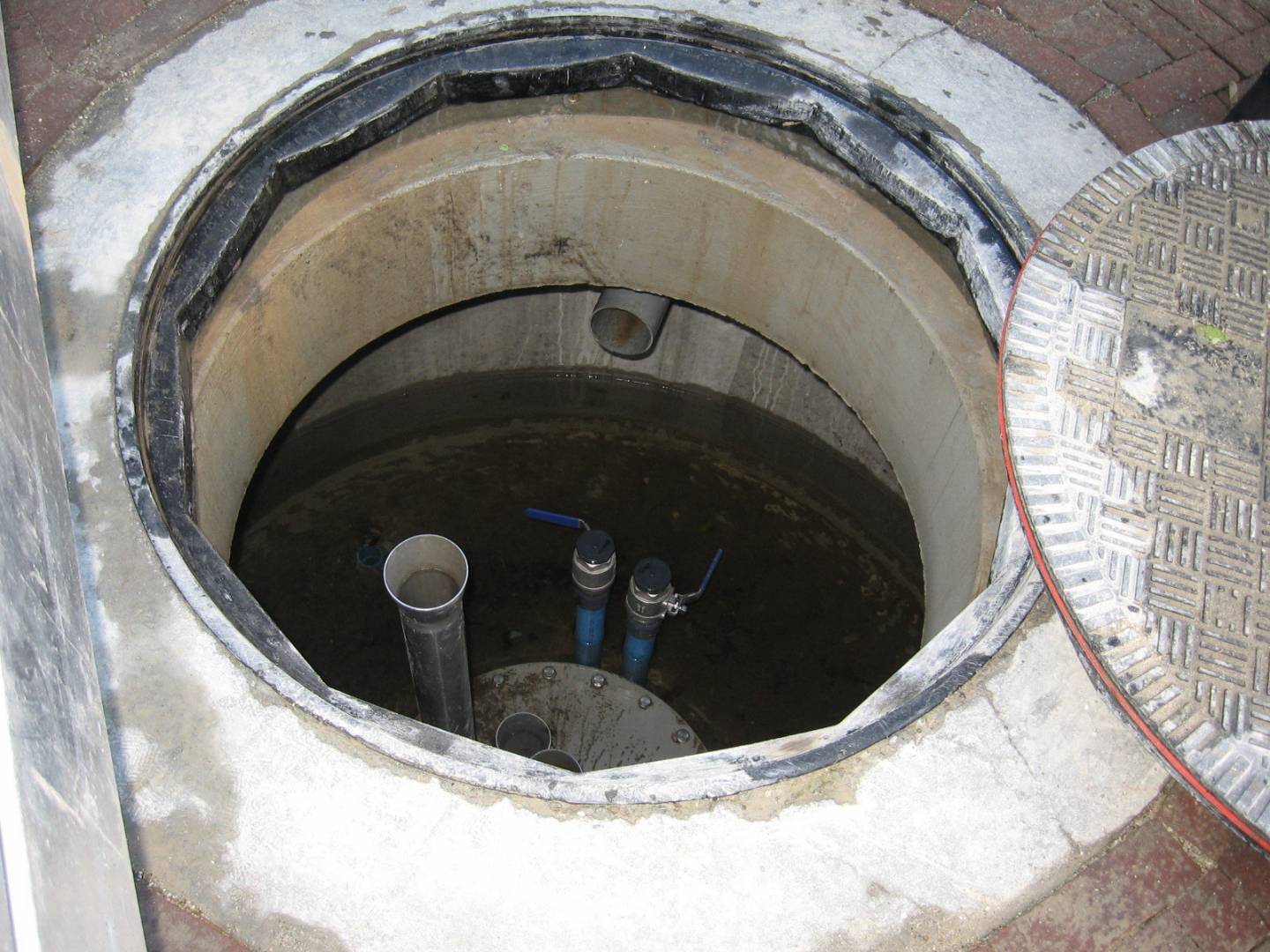

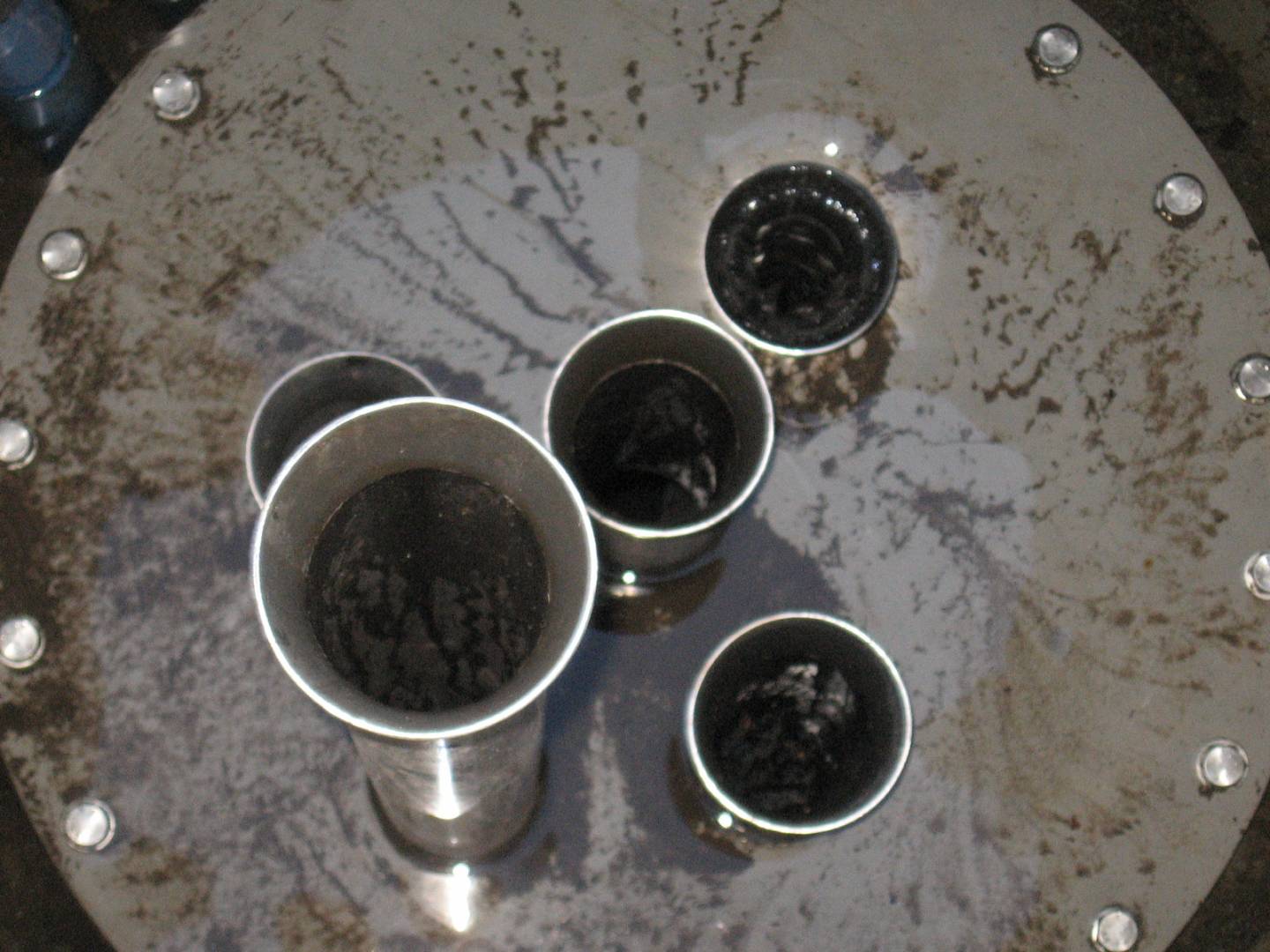

In De Steeg gaat het overtollige regenwater 120 meter diep de grond in. Daarvoor zijn drie putten geboord. Het boorgat van 800 millimeter is gemaakt met de zogeheten 'roterend luchtliftmethode'. Vervolgens zijn in het boorgat pvc buizen met een diameter van 400 millimeter (bovenkant 800 millimeter) aangebracht en omstort met filtergrind. Eventueel slecht doorlatende lagen zijn afgedicht met klei.\
\
De voorziening fungeert bij pieken als overstort. Freriks: "De zogeheten 'first-flush', het eerste regenwater (circa 70 procent) vangen we ondiep op in een 180 meter lang infiltratieriool dat op circa 2 meter diepte is aangelegd. Hiervoor hebben we ter plekke de grond verbeterd. Rondom het infiltratieriool is de grond lichtelijk verrijkt met humus dat vuil opneemt. Bij buien van meer dan 4 millimeter stort het water uit het infiltratieriool over op de diepinfiltratieputten in de ondergrond."\
\
Diepinfiltratie is een alternatief of aanvulling voor de traditionele overstortmogelijkheden op oppervlaktewater of ondiepe infiltratiemiddelen zoals wadi's of kratten, meent Han Meijer van IF Technology uit Arnhem, de ontwikkelaar van het systeem. "Waterbergingen aan het maaiveld vergen veel kostbare ruimte, daarom zoeken we met dit systeem de ruimte in de diepe ondergrond. In feite voegen we een derde dimensie toe aan de berging van hemelwater. De zandpakketten die wij daarbij gebruiken, kunnen zich soms tot op honderden meters diep uitstrekken."
Overschrijdingen
Het infiltreren van hemelwater is niet onderhevig aan een vergunningsprocedure, wel geldt de zogeheten zorgplicht uit de Wet bodembescherming.\
\
Meijer: "Als je hemelwater versneld in de diepe ondergrond infiltreert, moet je aantoonbaar zorgvuldig met de ondergrond omgaan. Dat doen we in De Steeg door de first-flush af te vangen, zorgvuldig te meten en te monitoren en calamiteitenvoorzieningen aan te brengen."\
\
Bij calamiteiten is het mogelijk het afkoppelsysteem af te sluiten. Meijer: "Een groot voordeel van een put ten opzichte van ondiepe voorzieningen is dat vuil water in zo'n geval eenvoudig kan worden opgepompt. Bovendien is het mogelijk het vuile water apart via het vuilwaterriool naar de waterzuivering af te voeren. Overigens zijn in het systeem van Rijssen na 2 jaar infiltreren geen overschrijdingen van verontreinigingen geconstateerd."\
\
Meijer signaleert een groeiende belangstelling voor het systeem. "Het besef van de mogelijkheden van de diepe ondergrond moet nog groeien. Maar zeker voor locaties op de hogere gronden met een diepe grondwaterstand is dit diepinfiltratiesysteem ideaal. Sinds de ingebruikname ervan worden we dagelijks gebeld, niet alleen door gemeenten maar ook door projectontwikkelaars."
